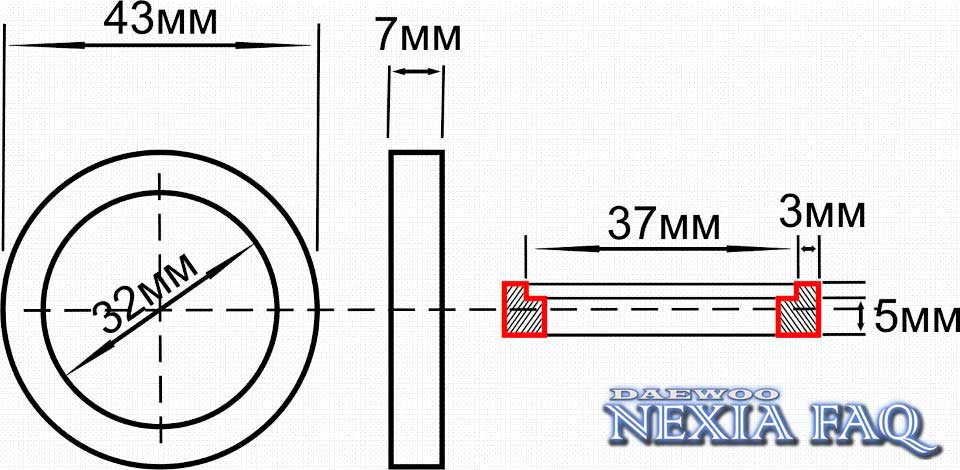

Решил сделать подсветку замка зажигания. Нужно было выточить кольцо по этому вот чертежу:
Для этого нужно всего то: Шуруповерт, шпилька, 2 гайки, 2 шайбы, оргстекло 7мм. и резец. Резец делается из сверла

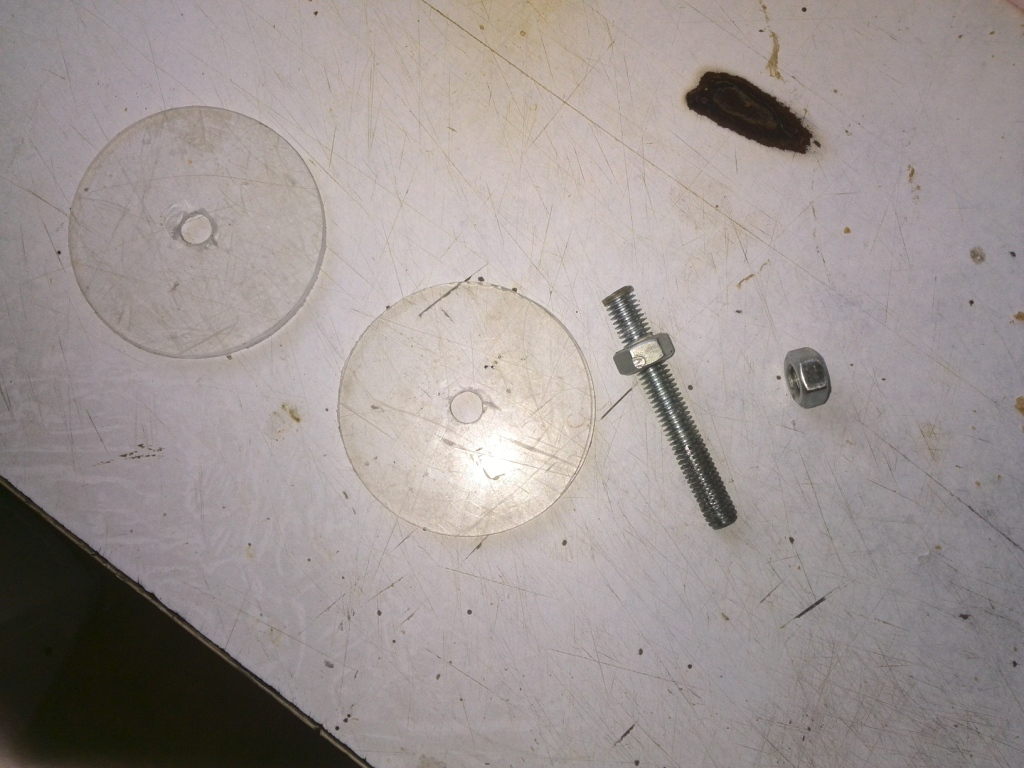

Я не нашел оргстекло 7мм и по этому на фото ниже 2 круга из оргстекла по 3мм

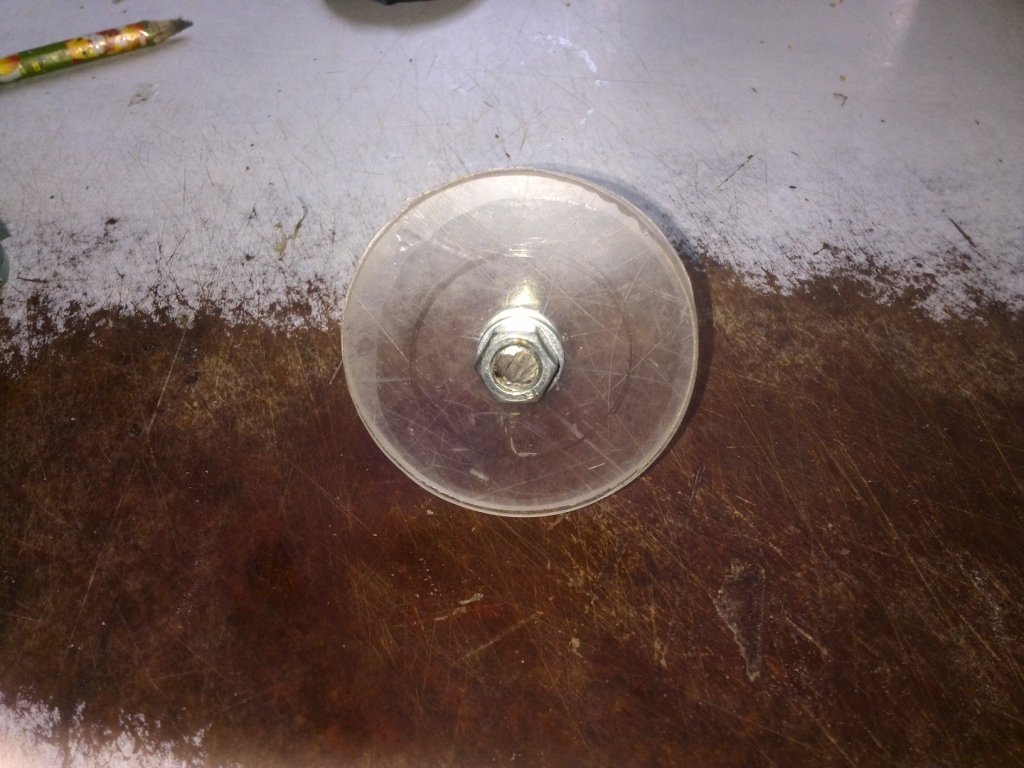

Я их склеил с помощью 3 минутной эпоксидки и стянул шпилькой

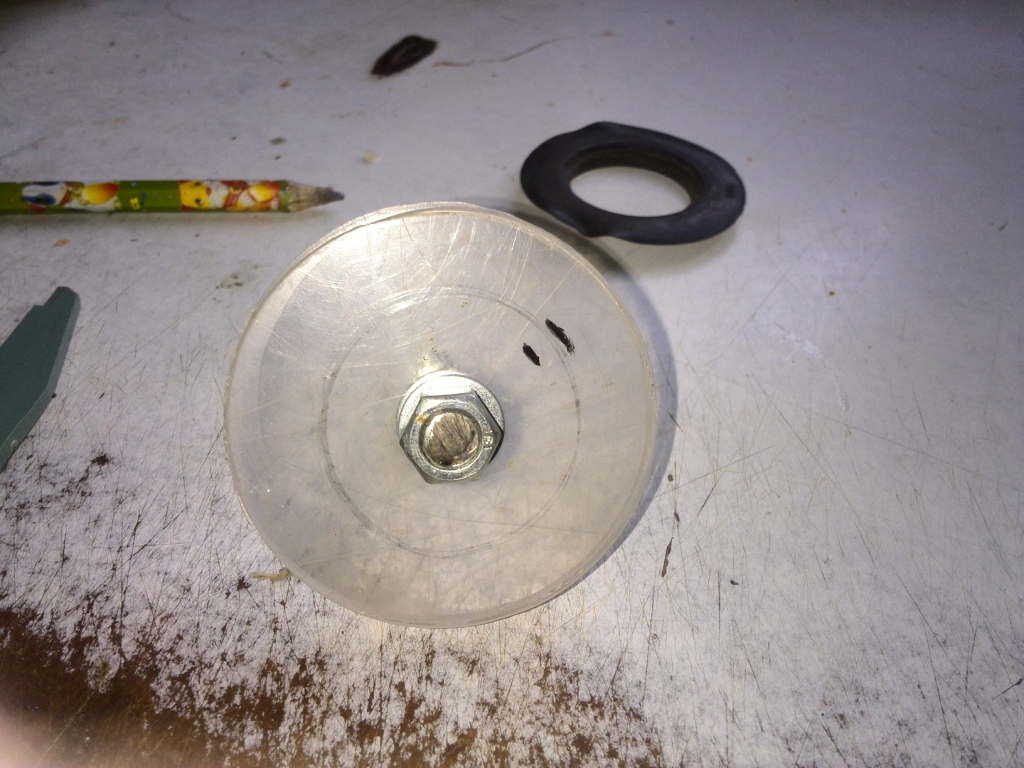

далее делаем метки при вращении они будут видны: наружный круг должен быть 43мм, а внутренний 32мм

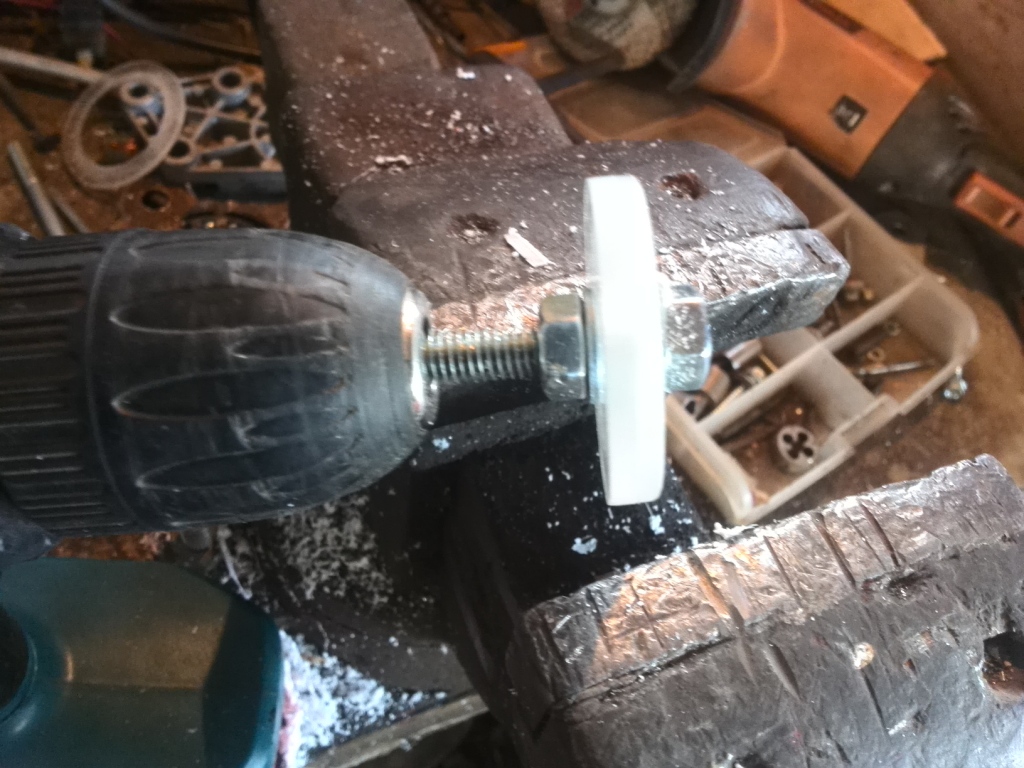

Зажимаем это все в дрель, ну или в моем случаи в шуруповерт.

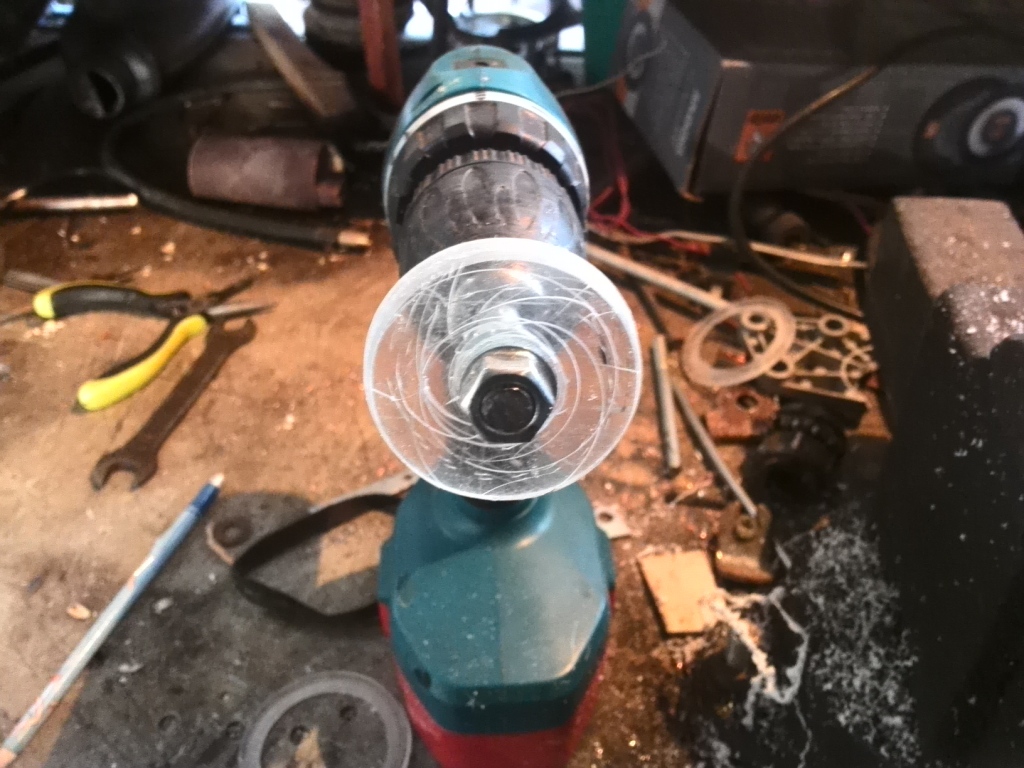

и начинам вырезать резцом по наружному кругу. Получается вот так:

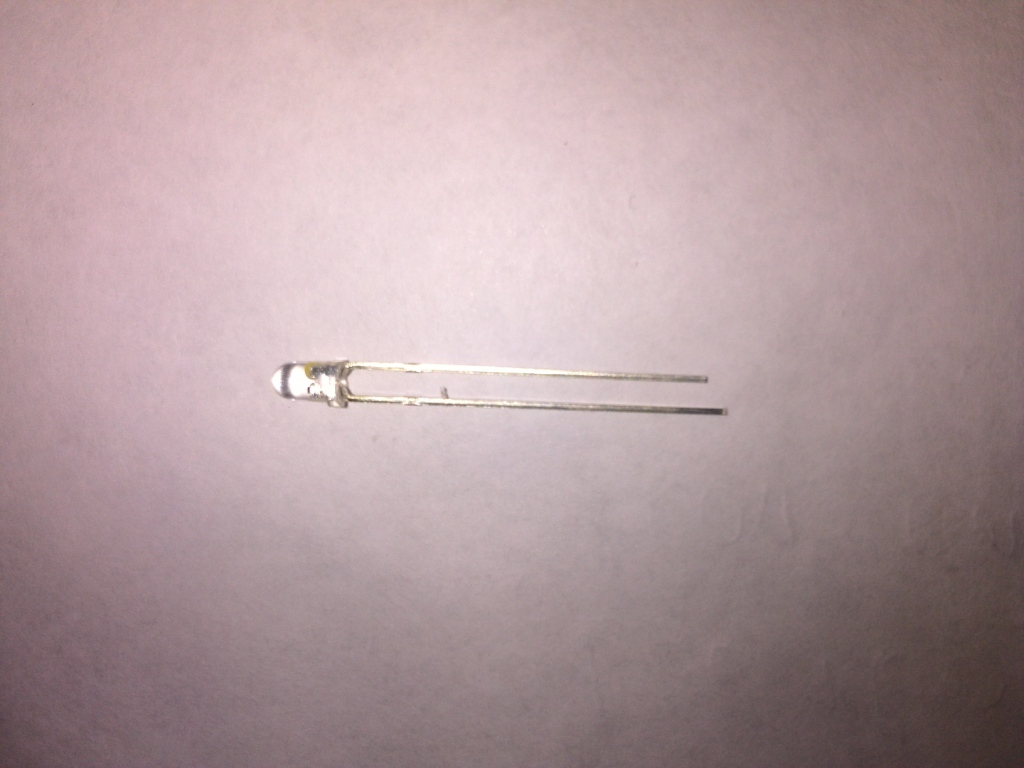

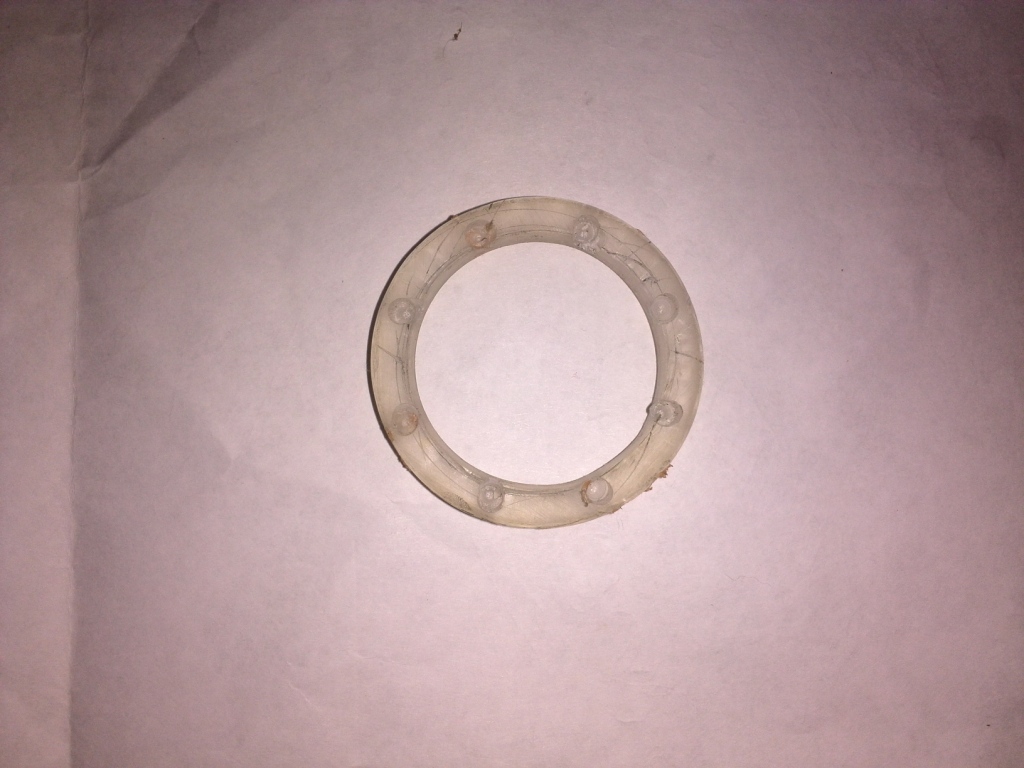

После того как выточили наружный круг начинам вырезать внутренний круг. В итоге получается вот такой круг. Я сразу просверлил отверстия под светодиоды 12 вольт.
Все шкурим и вклеиваем светодиоды на клей. Я использовал термоклей из пистолета.

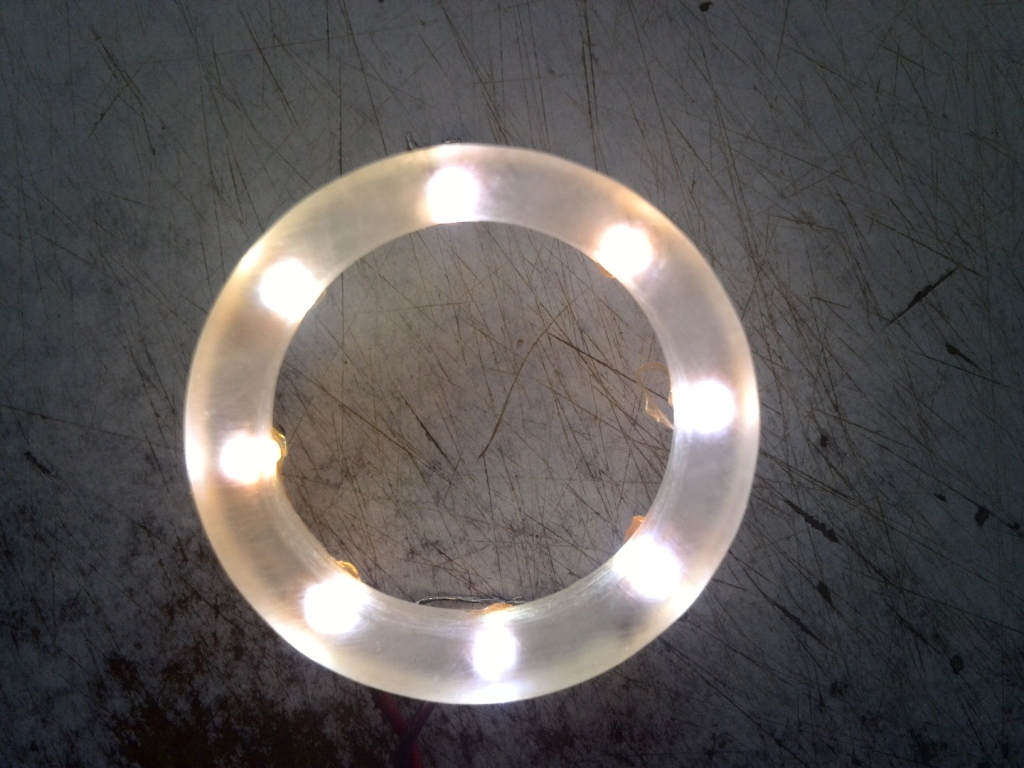

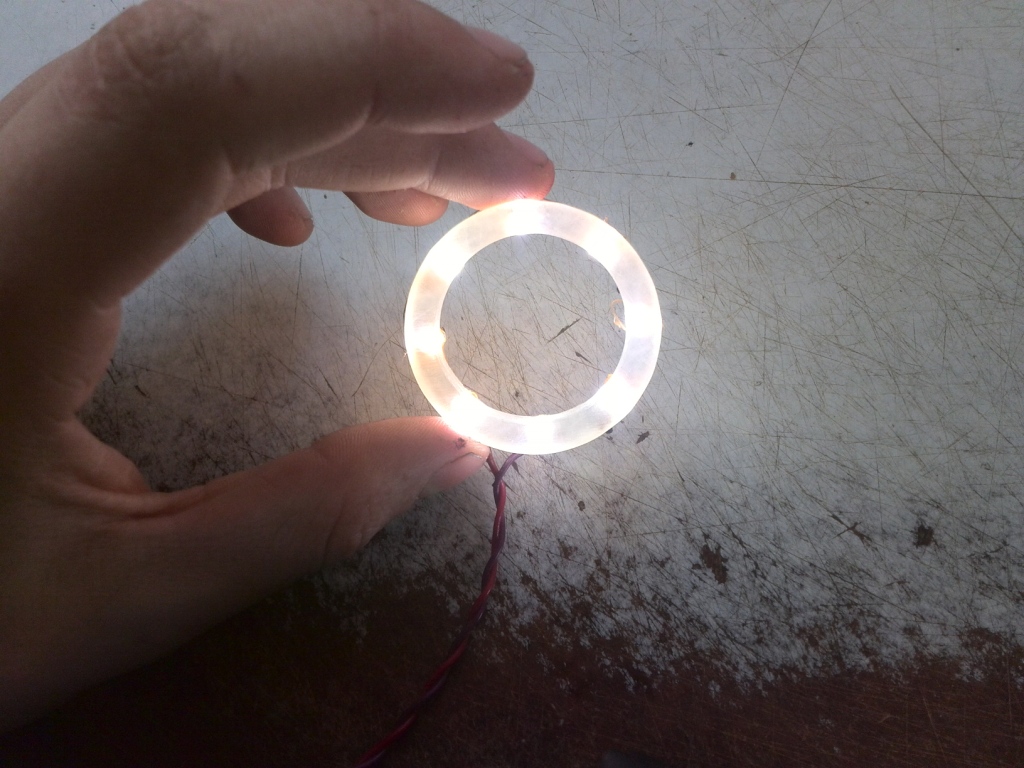

Светодиоды нужно спаять параллельно, после спайки проверяем:
Так как у меня 8 светодиодов по 12 вольт. Нужного конденсатора я не нашел и пришлось переделать схему плавного затухания светодиода

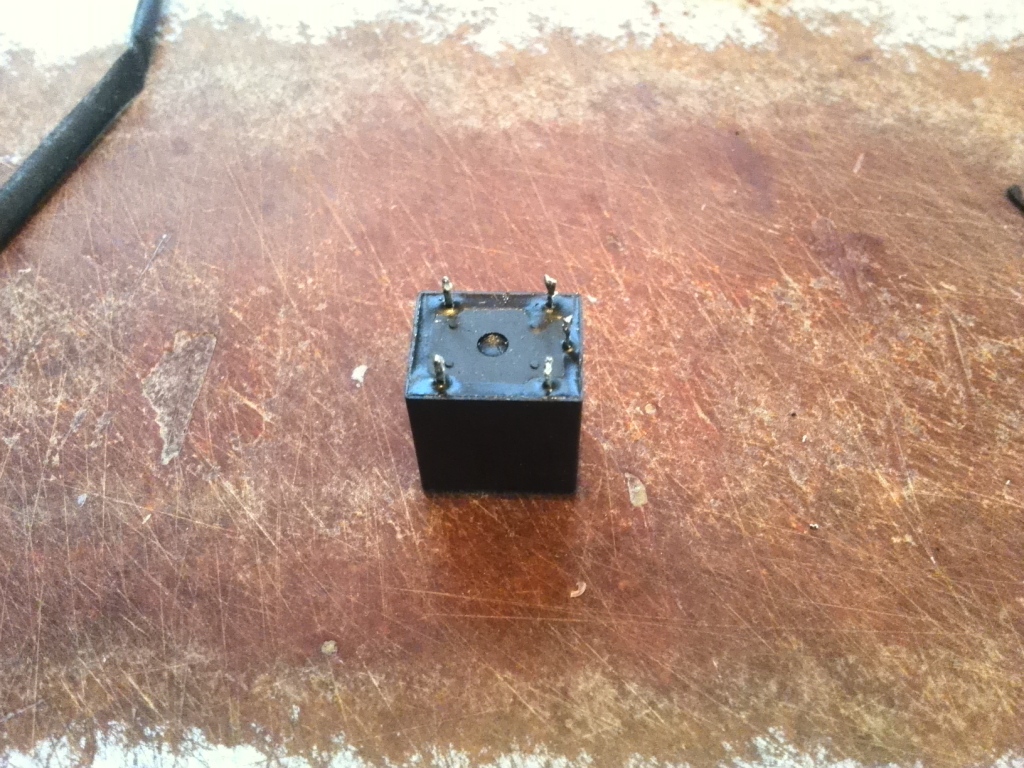

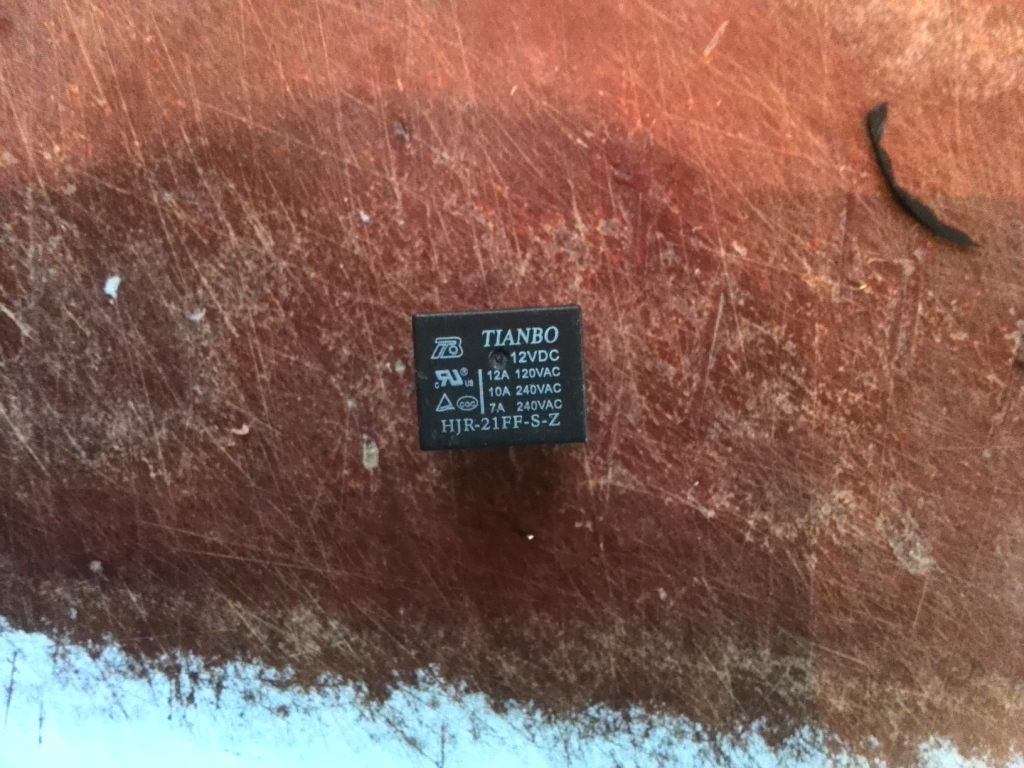

Я использовал вот такое реле:

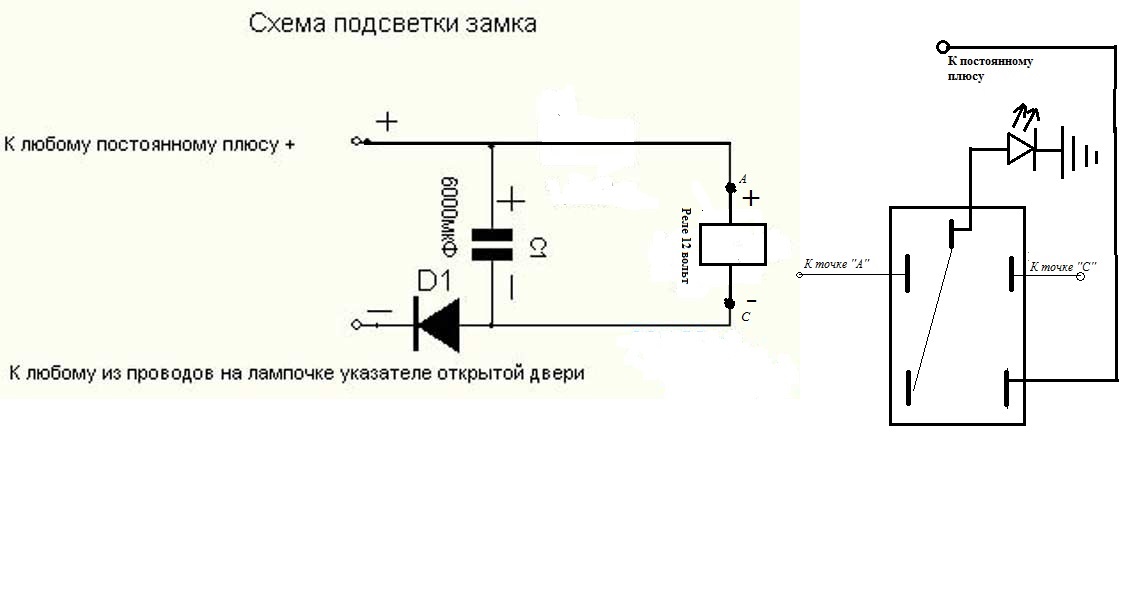

И подцепляем все по этой схеме.

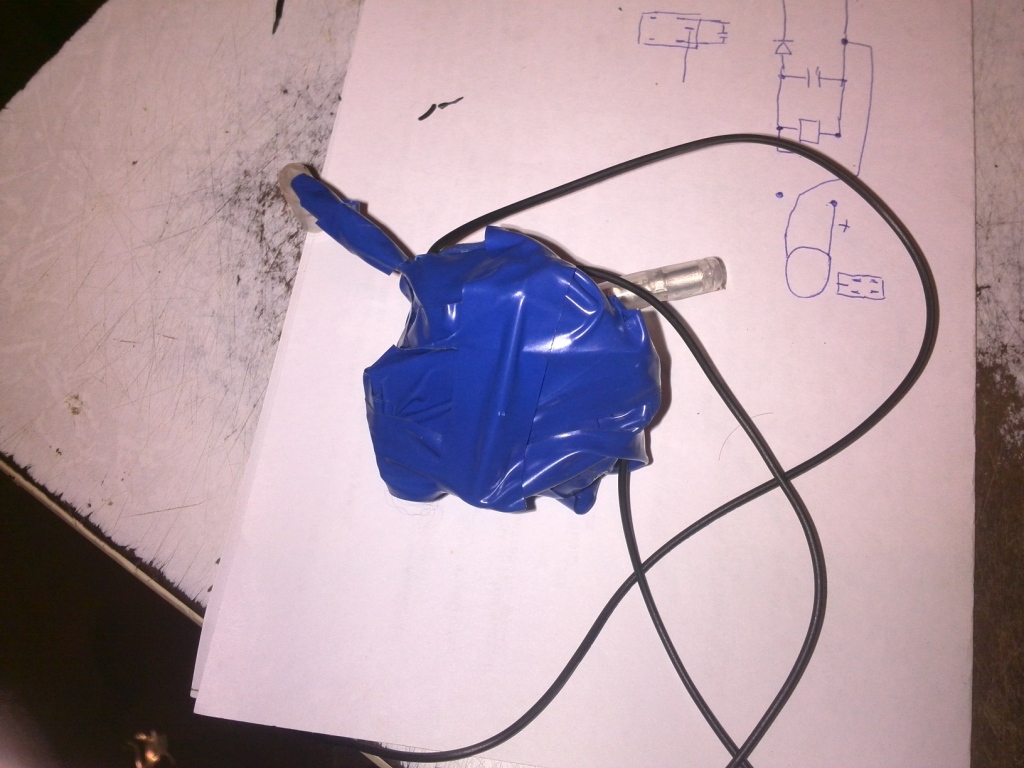

Сматываем все чтоб не замкнула

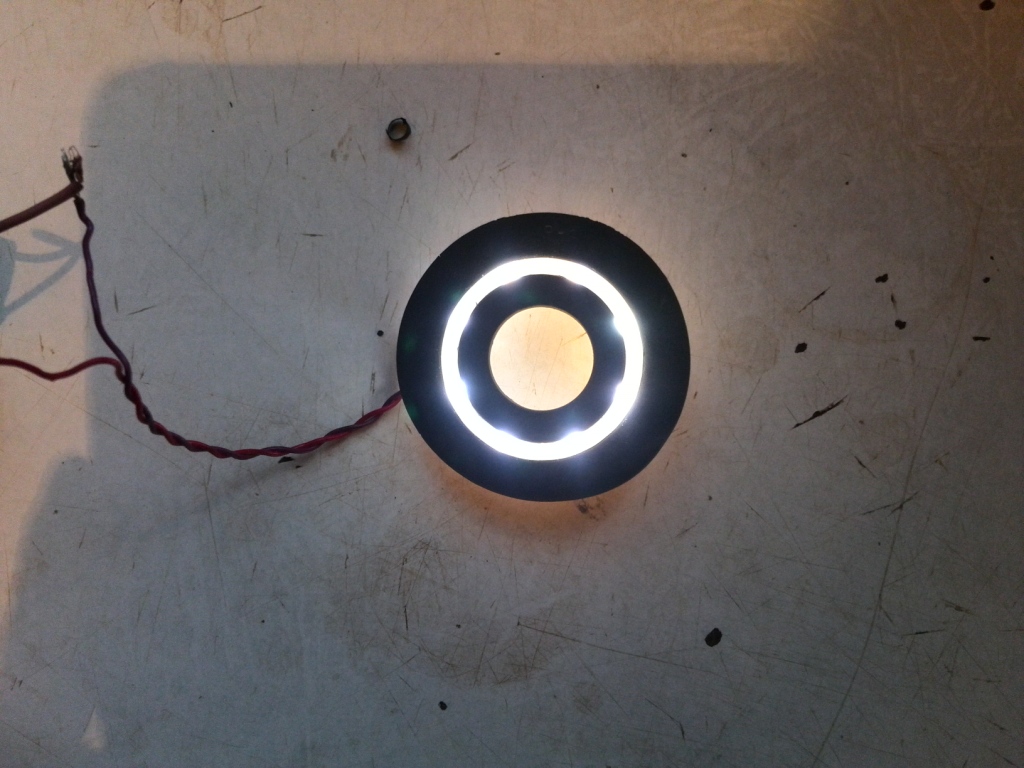

В итоге получается, что она горит 5сек и тухнет.
Подписаться на обновления этого автора
Комментарии
#4
pashabeketov
25.11.2013 04:32
Цитирую simens77:
Получилосьли изделие согласно чертежу , на внутреннем диаметре ступенька ? И если я понял по фото кольцо из огстекла закреплено на резинке ?
Я делал без ступеньки. Так как мне так показалось лучше. Кольцо держиться на плассмаске, а резинка надета на кольцо.
#3
simens77
24.11.2013 21:57
Получилосьли изделие согласно чертежу , на внутреннем диаметре ступенька ? И если я понял по фото кольцо из огстекла закреплено на резинке ?
#2
pashabeketov
24.11.2013 14:32
Цитирую retro:
классно сделано.тоже хочу так замутить.но с электрикой не очень дружу.можно схему подключения по подробней.особенно с релюхой
а что в ней не понятно?
#1
retro
24.11.2013 14:29
классно сделано.тоже хочу так замутить.но с электрикой не очень дружу.можно схему подключения по подробней.особенно с релюхой
